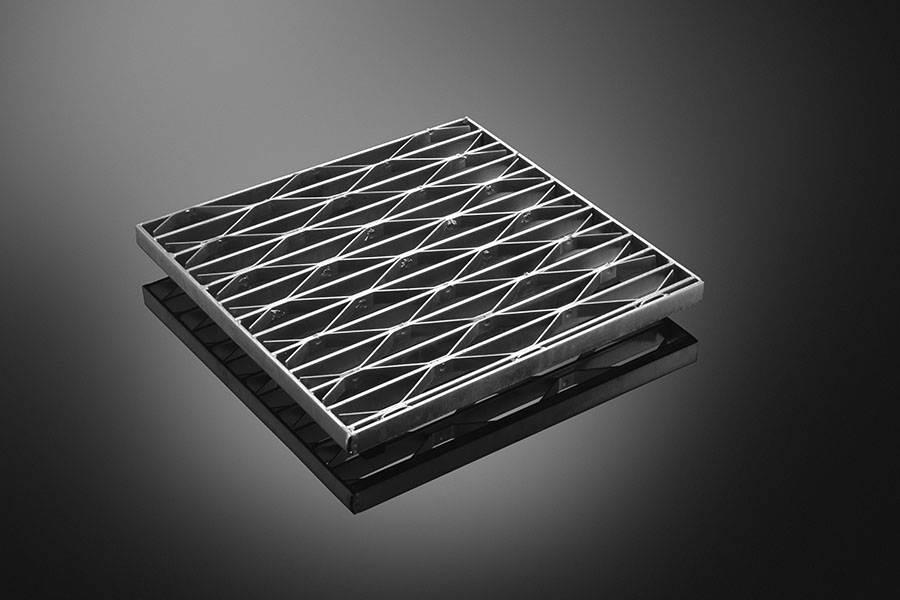

Slingerstaaf roosters [Type A]

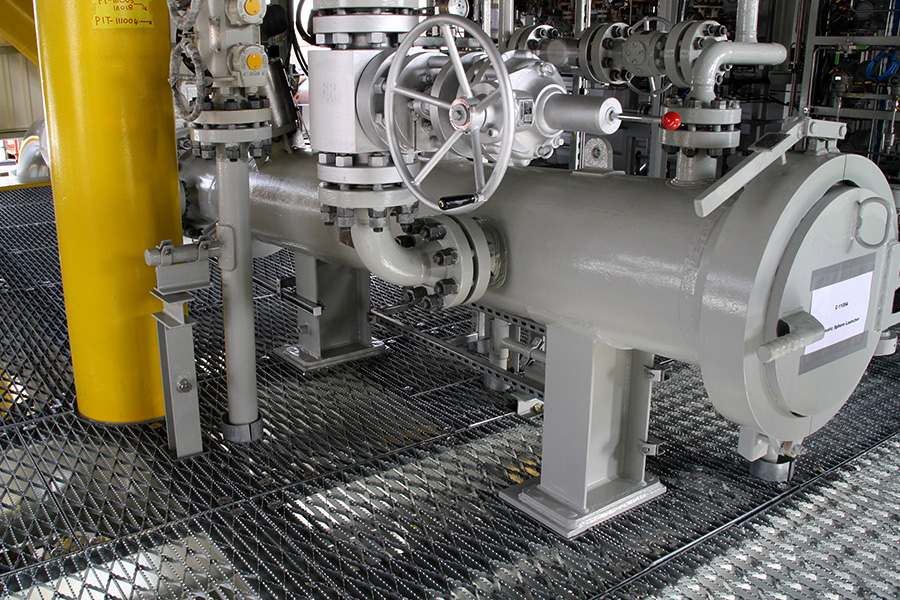

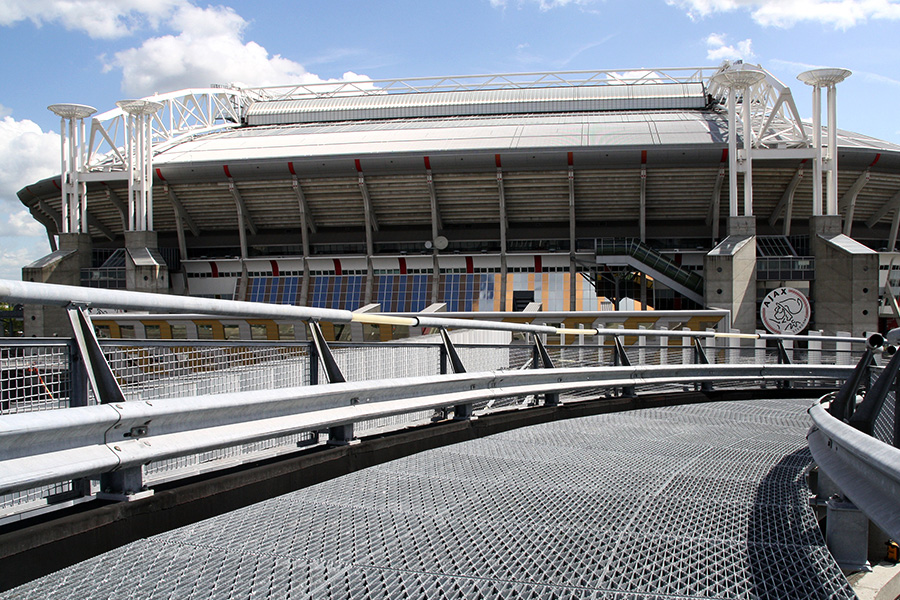

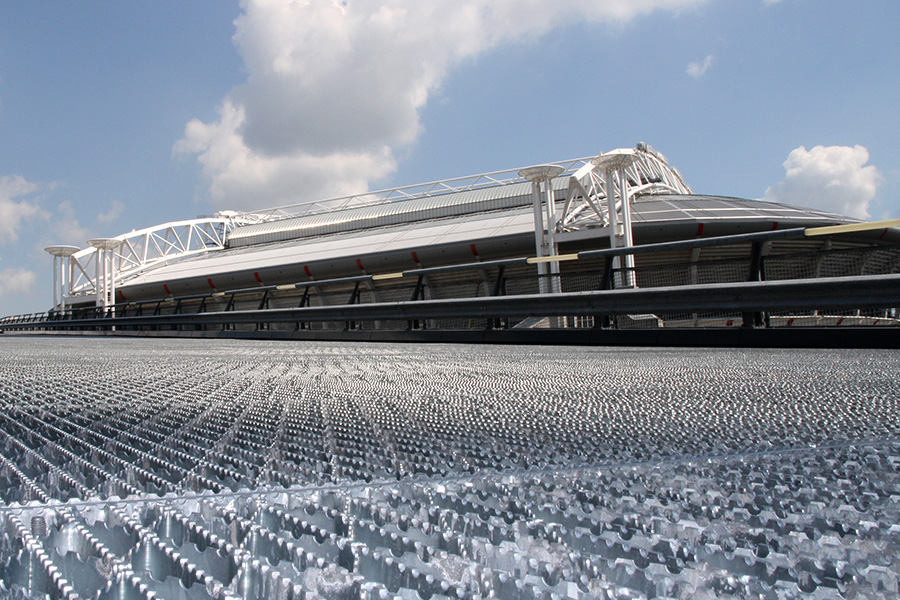

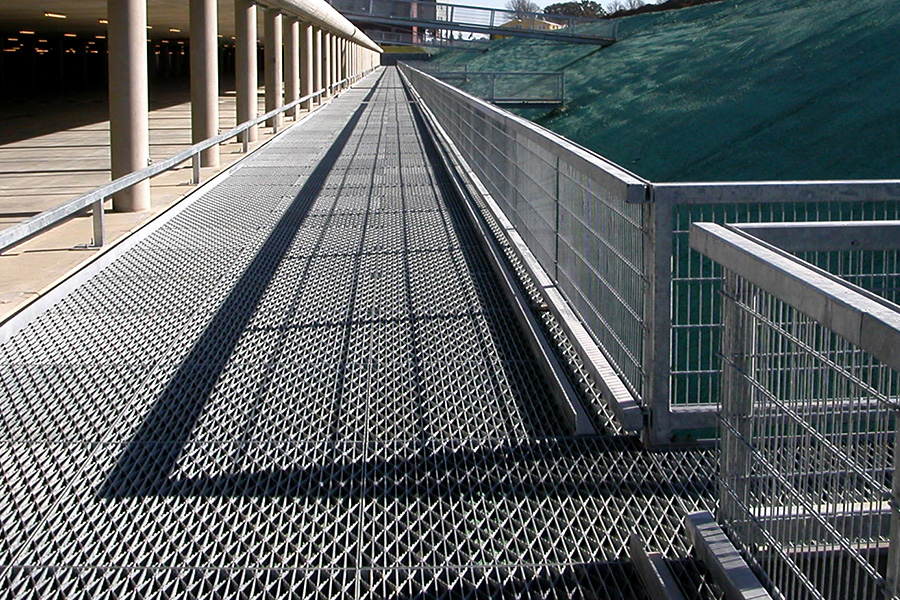

Het slingerstaaf rooster vindt veelal zijn toepassing in de petrochemie en de offshore. Bij gerenommeerde bedrijven zoals SHELL en AKZO Nobel is dit roostertype standaard voorschrift geworden. Het roostertype wordt toegepast als looprooster in vloeren maar ook bij constructies welke extreem worden belast door bijvoorbeeld zwaar verkeer.

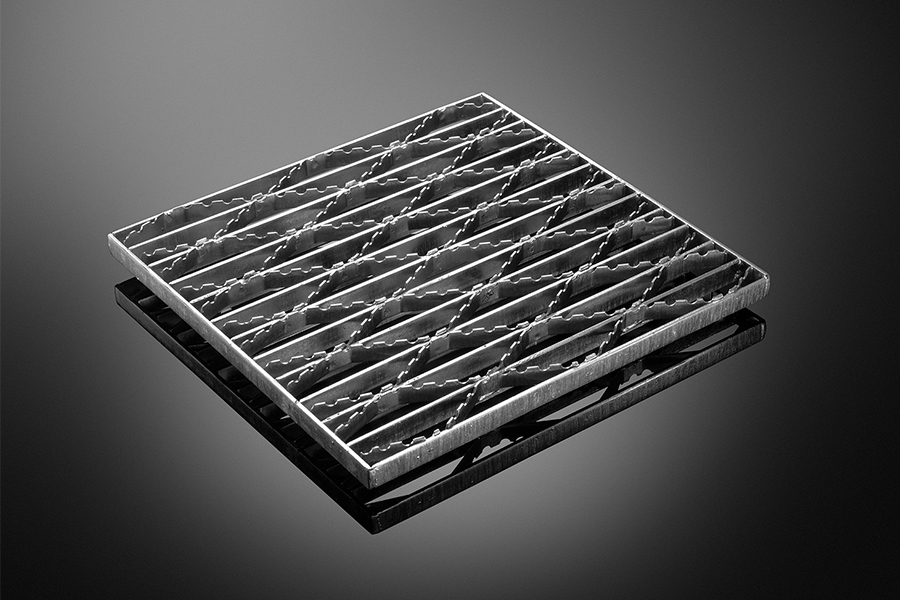

Het roostertype A is opgebouwd uit draagstaven hart op hart 38 mm bij een dikte van 3 mm of hart op hart 40 mm bij een dikte van 5 mm. De golfstaven worden door middel van een puntlas verbinding met de draagstaven verbonden.

Specificaties

  • draagstaven zijn leverbaar in 25x3, 30x3, 40x3, 50x3, 25x5, 30x5, 40x5, 50x5, 60x5, 70x5, 80x5, 90x5, 100x5, 110x5 en 120x5 mm
  • golfstaven zijn leverbaar in 2 en 5 mm dikte
  • maximale draagstaaf lengte is 6.000 mm
  • maximale breedte is 1.560 mm
  • roosters leverbaar in vlakke, enkel of dubbel antislip uitvoering

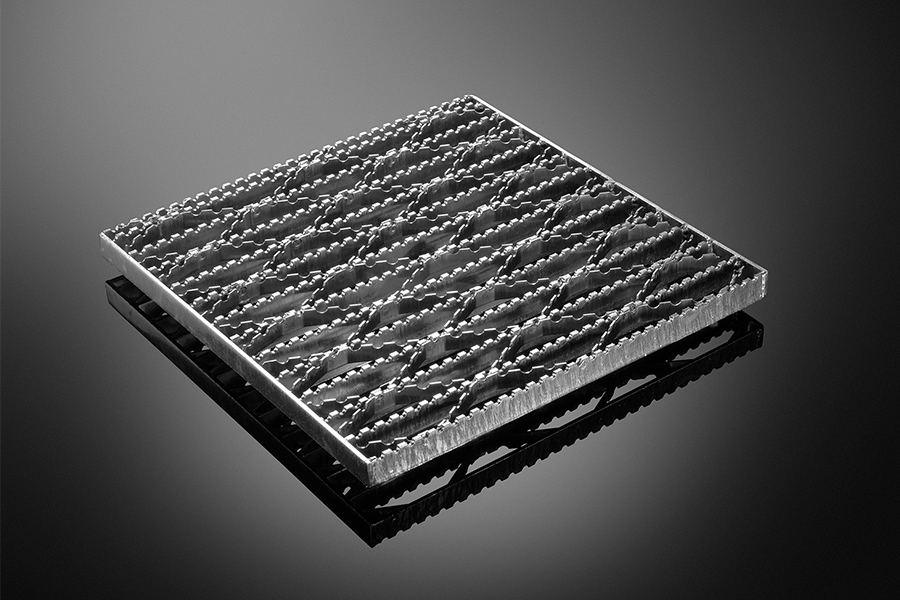

De slingerstaaf roosters kunnen worden voorzien van een antislip karteling voor zowel de draag- als de golfstaven.

Downloads:

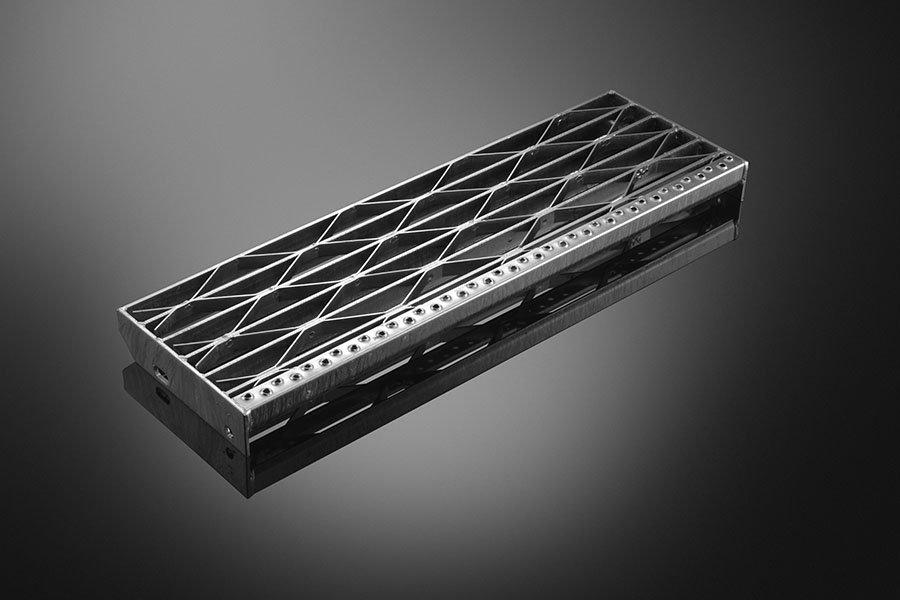

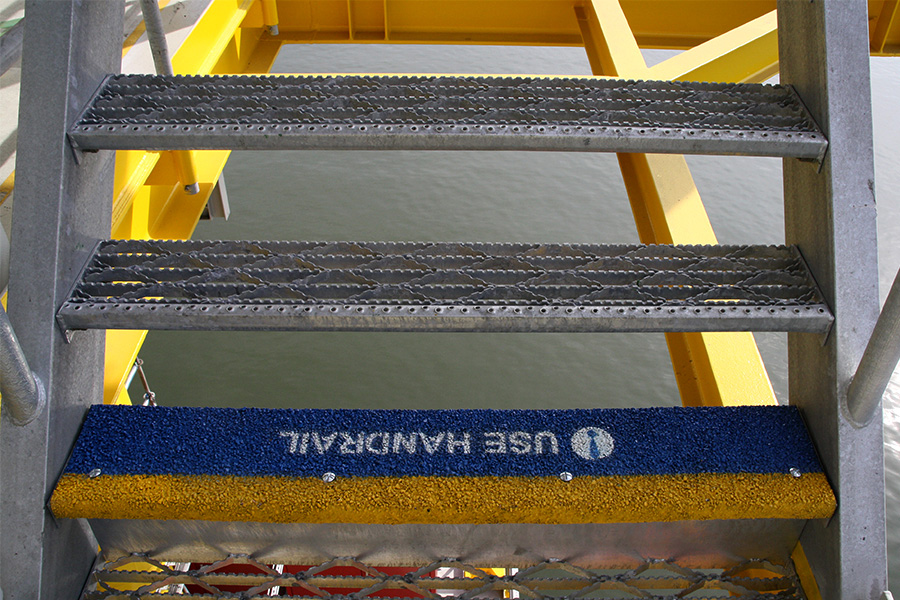

Schetsplaat treden type A

Belastingstabel type A

Puntbelastingstabel type A

Neem voor een toegesneden advies op maat en berekening volgens de laatst geldende normen contact op met onze verkoopadviseurs.
